30路电话+100M 光端机



1、   产品简介:
NE-PCM30F  是一中小容量的E1综合业务接入设备,将NE-PCM30 和光口集成起来,直接在光纤通道上传输的光传输接入设备,俗称电话光端机。它的传输容量仍然是一个E1。因此,最多可配置30部电话,其中,第16时隙用于电话信令的传输。在减少话路数配置的前提下,可配置最多2个10(100)BaseT以太网口,RS232口,每个RS232口占用E1的一个时隙,最大可传异步二进制数据达19.2Kb/S。每个以太网口,根据需要,占用一定的时隙数,但这些总的业务最大所占时隙数为30个时隙数,即最大传输带宽为1920Kb/S
2、   主要特点:
       提供1路光接口,光口速率为4.196Mbit/s
       模块化设计,插板式结构,接口组合更灵活
       光模块可更换为E1模块,即成为NE-PCM30 2M PCM综合接入设备
       设备共提供17个插槽,所有接口总速率≤1920Kbit/s,即30个时隙;
       15个槽位可插话路接口,每个槽位提供2话音或2路RS232,最多提供30路话路接口
       2个槽位可扩展以太接口,最多可实现2路10(100)BaseT以太接口
       适应多种电源环境-48V/DC220V/AC,可支持双电源结构

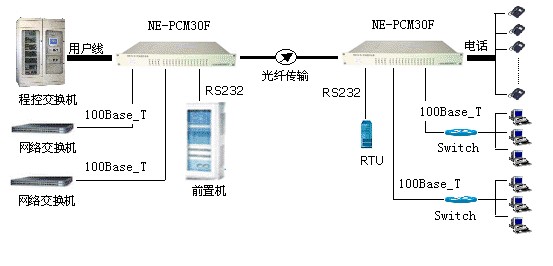

3、典型组网:
